мотор-редуктор B70KTYZ 220В 30 об/мин синхронный 40 Вт
Артикул: B70KTYZ-30
2900.00 ₽
В наличии · 20 шт
Инструкция
Инструкция к мотор-редуктору B70KTYZ
Мотор-редуктор состоит из синхронного электродвигателя, работающего от
напряжения 220 вольт и имеющего электрическую мощность 40 Вт. Это
позволяет управлять электродвигателем на расстоянии, используя провода
небольшого сечения без потерь напряжения. Синхронный электродвигатель
обеспечивает равномерную скорость вращения и высокую стартовую мощность, а также возможность вращения в обратном направлении без потери скорости
или мощности. Редуктор состоит из шестерен, благодаря которым осуществляется понижение
скорости вращения и увеличение крутящего момента. Мы поставляем мотор- редукторы со скоростями 2.5, 5, 10, 30 и 60 об/мин. Редуктор имеет
специальную высокотемпературную смазку, позволяющую эксплуатировать его
при температуре 70 градусов цельсия. Крутящий момент определяется коэффициентом редукции, поэтому более
медленные моторы имеют более высокий крутящий момент. Стальной корпус, обеспечивает как надёжное фланцевое крепление так и
работает в качестве радиатора, поскольку электродвигатель не имеет
крыльчатки или вентиляторов охлаждения допускается нагрев корпуса до 60-70

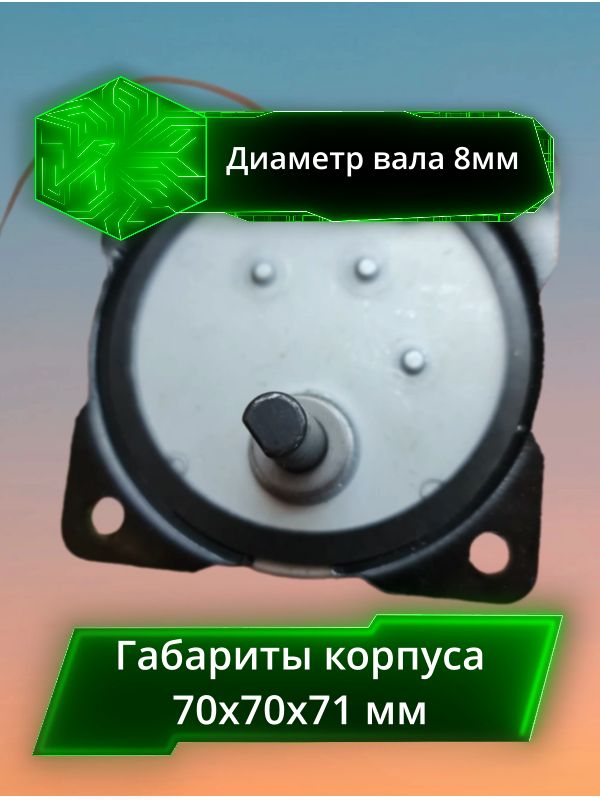

градусов, это является нормальным для мотор-редуктора данного типа. Диаметр выходного вала 8мм, вал вращается в радиальных подшипниках. Эксплуатация мотор-редуктора с осевой нагрузкой недопустима. Для вращения мотор-редуктора необходимо просто подать напряжение 220
вольт на центральный и любой крайний контакт, направление вращения
определяется крайним электрическим контактом. Обычное бытовое применение мотор-редуктора - это различные механизмы
вращения и цепные передачи, жалюзи, рольставни, фрамуги, грили и другие
устройства. В промышленности он применяется в различных приводах механизмов, в
станках для движения тяжёлых столов по Z с цепной передачей.
Мотор-редуктор состоит из синхронного электродвигателя, работающего от
напряжения 220 вольт и имеющего электрическую мощность 40 Вт. Это
позволяет управлять электродвигателем на расстоянии, используя провода
небольшого сечения без потерь напряжения. Синхронный электродвигатель
обеспечивает равномерную скорость вращения и высокую стартовую мощность, а также возможность вращения в обратном направлении без потери скорости
или мощности. Редуктор состоит из шестерен, благодаря которым осуществляется понижение
скорости вращения и увеличение крутящего момента. Мы поставляем мотор- редукторы со скоростями 2.5, 5, 10, 30 и 60 об/мин. Редуктор имеет
специальную высокотемпературную смазку, позволяющую эксплуатировать его
при температуре 70 градусов цельсия. Крутящий момент определяется коэффициентом редукции, поэтому более
медленные моторы имеют более высокий крутящий момент. Стальной корпус, обеспечивает как надёжное фланцевое крепление так и
работает в качестве радиатора, поскольку электродвигатель не имеет
крыльчатки или вентиляторов охлаждения допускается нагрев корпуса до 60-70
градусов, это является нормальным для мотор-редуктора данного типа. Диаметр выходного вала 8мм, вал вращается в радиальных подшипниках. Эксплуатация мотор-редуктора с осевой нагрузкой недопустима. Для вращения мотор-редуктора необходимо просто подать напряжение 220
вольт на центральный и любой крайний контакт, направление вращения
определяется крайним электрическим контактом. Обычное бытовое применение мотор-редуктора - это различные механизмы
вращения и цепные передачи, жалюзи, рольставни, фрамуги, грили и другие
устройства. В промышленности он применяется в различных приводах механизмов, в
станках для движения тяжёлых столов по Z с цепной передачей.
Мотор-редуктор B70KTYZ 40Вт 220 вольт
Действительно мощный, надежный и уникальный аппарат!
Инструкция к мотор b70.pdf
Металлические шестерни, каленый вал, мощные подшипники, высокотемпературная смазка, медная оплетка двигателя - эффект при электрической мощности 40 ватт, мотор-редуктор развивает до 160 кг/см крутящего момента и низкий уровень шума, менее 30дБ!
Стальной корпус с фланцевым креплением, обеспечивает охлаждение мотора без крыльчатки.
Внимание! Может нагреваться до 70 градусов при непрерывной работе!
Простое подключение

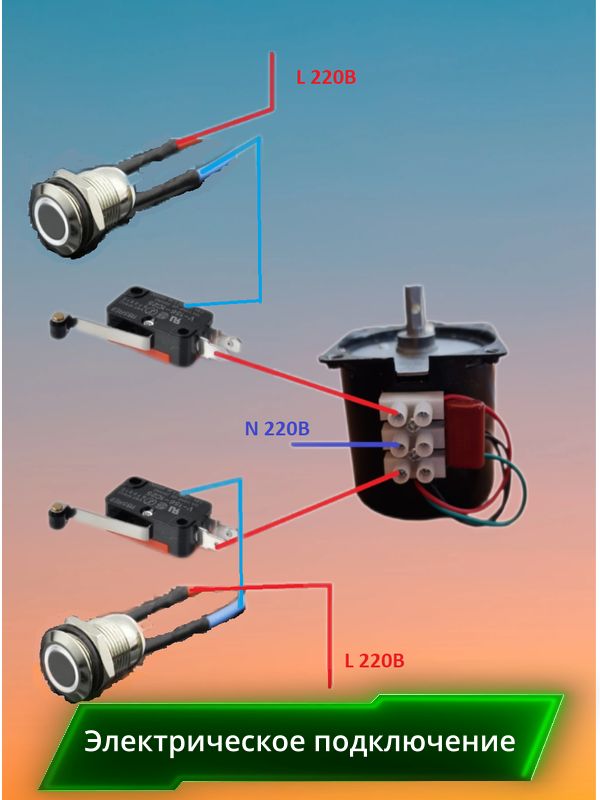

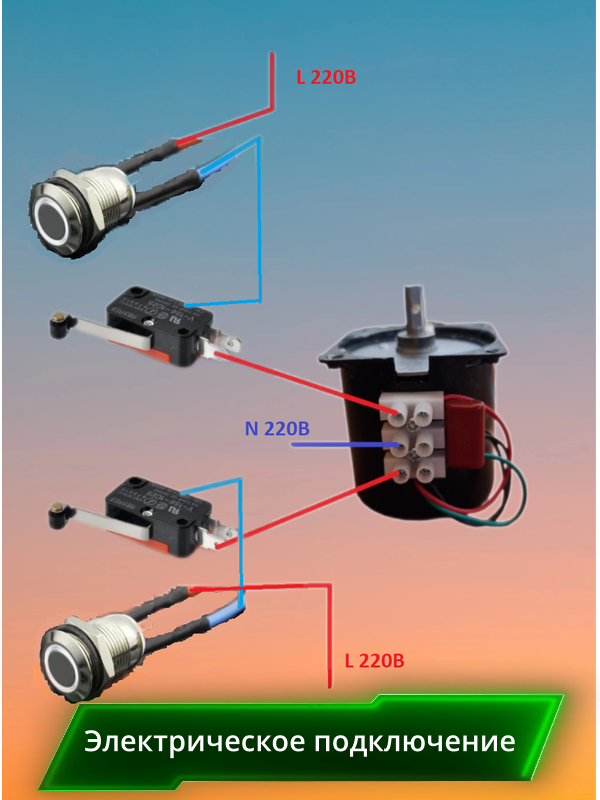

Просто соедините конденсатор из комплекта поставки с красным и зеленым проводом, подайте переменный ток 220 вольт на красный и черный провод и мотор будет вращаться, если подадите напряжение на зеленый и черный, мотор будет вращаться в другую сторону, управлять вращением можно одним из релейных модулей, которые Вы можете купить в нашем магазине:
ссылке
Вы найдете модули на 5 и 12 вольт, на 1, 2 или 4 канала.
Также его можно подключить к
модулю таймера
, который может создать задержку включения/отключения, в описании модуля есть видео-инструкция
Характеристики

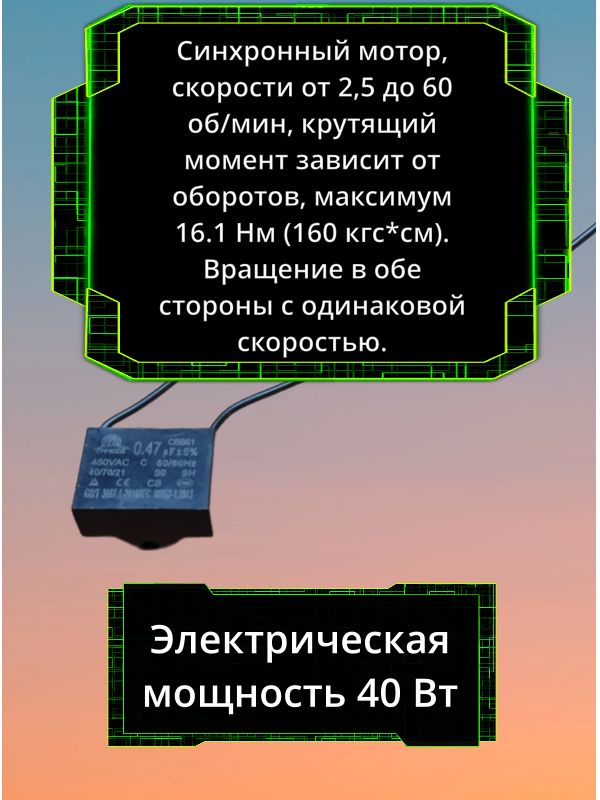

Крутящий момент зависит от скорости вращения, выберете подходящий для себя вариант:
2,5 об/мин
- 16,1 НМ или 160 кг/см
5 об/мин
- 10 НМ или 100 кг/см
10 об/мин
- 6,8 НМ или 68 кг/см
30 об/мин
- 2,6 НМ или 25 кг/см
60 об/мин
- 1,5 НМ или 15 кг/см
Максимальный рабочий ток 0,2А
Фланцевое крепление: диаметр отверстий 5,5мм без резьбы, расстояние между отверстиями 55,7 мм
Диаметр штока 8 мм, имеется фаска. Длина штока 22 мм.
По любым вопросам пишите в наш магазин!
На вопросы отвечают инженеры.
Действительно мощный, надежный и уникальный аппарат!
Инструкция к мотор b70.pdf
Металлические шестерни, каленый вал, мощные подшипники, высокотемпературная смазка, медная оплетка двигателя - эффект при электрической мощности 40 ватт, мотор-редуктор развивает до 160 кг/см крутящего момента и низкий уровень шума, менее 30дБ!
Стальной корпус с фланцевым креплением, обеспечивает охлаждение мотора без крыльчатки.
Внимание! Может нагреваться до 70 градусов при непрерывной работе!
Простое подключение
Просто соедините конденсатор из комплекта поставки с красным и зеленым проводом, подайте переменный ток 220 вольт на красный и черный провод и мотор будет вращаться, если подадите напряжение на зеленый и черный, мотор будет вращаться в другую сторону, управлять вращением можно одним из релейных модулей, которые Вы можете купить в нашем магазине:
ссылке
Вы найдете модули на 5 и 12 вольт, на 1, 2 или 4 канала.
Также его можно подключить к
модулю таймера
, который может создать задержку включения/отключения, в описании модуля есть видео-инструкция
Характеристики
Крутящий момент зависит от скорости вращения, выберете подходящий для себя вариант:
2,5 об/мин
- 16,1 НМ или 160 кг/см
5 об/мин
- 10 НМ или 100 кг/см
10 об/мин
- 6,8 НМ или 68 кг/см
30 об/мин
- 2,6 НМ или 25 кг/см
60 об/мин
- 1,5 НМ или 15 кг/см
Максимальный рабочий ток 0,2А
Фланцевое крепление: диаметр отверстий 5,5мм без резьбы, расстояние между отверстиями 55,7 мм
Диаметр штока 8 мм, имеется фаска. Длина штока 22 мм.
По любым вопросам пишите в наш магазин!
На вопросы отвечают инженеры.
