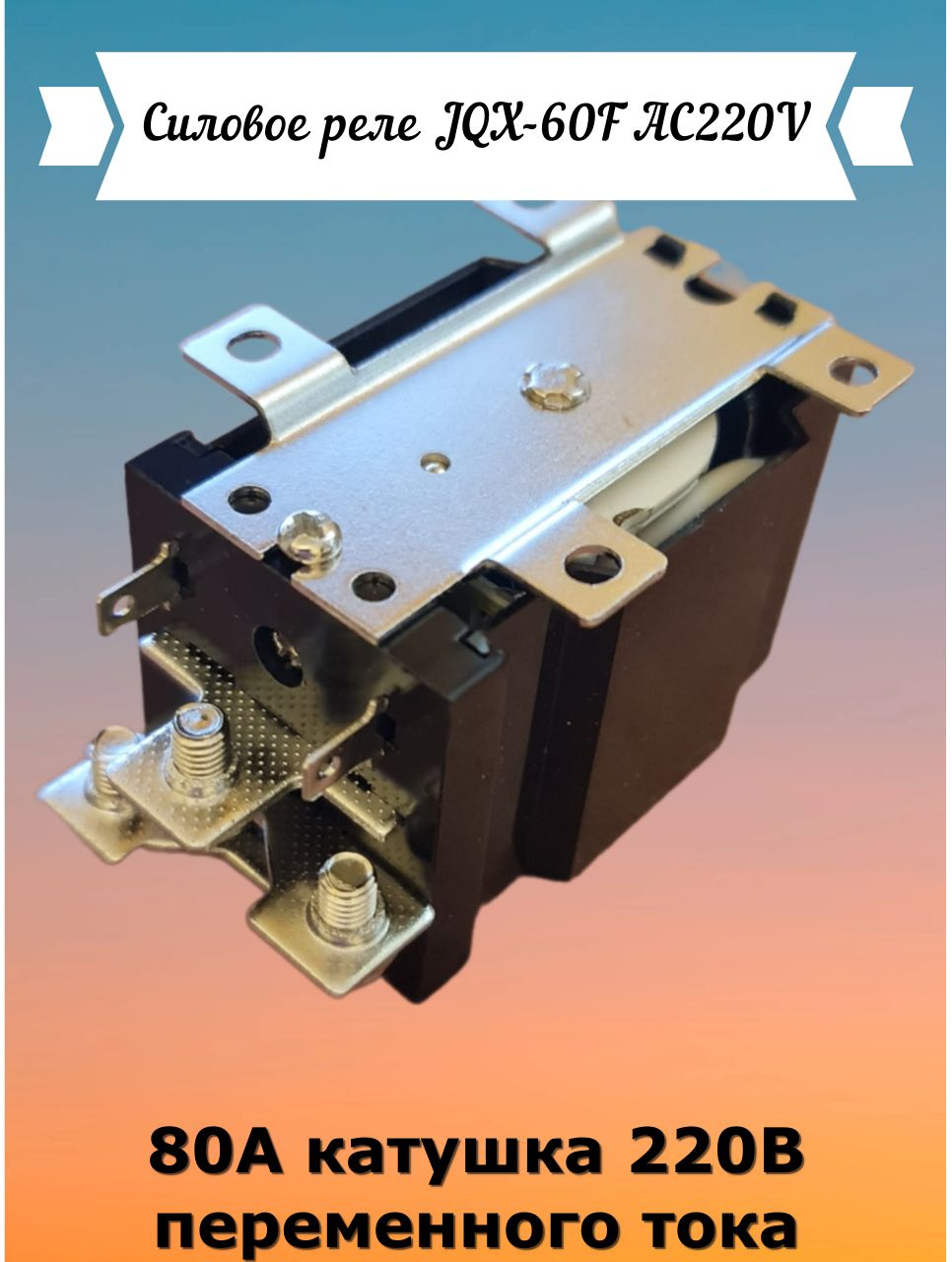

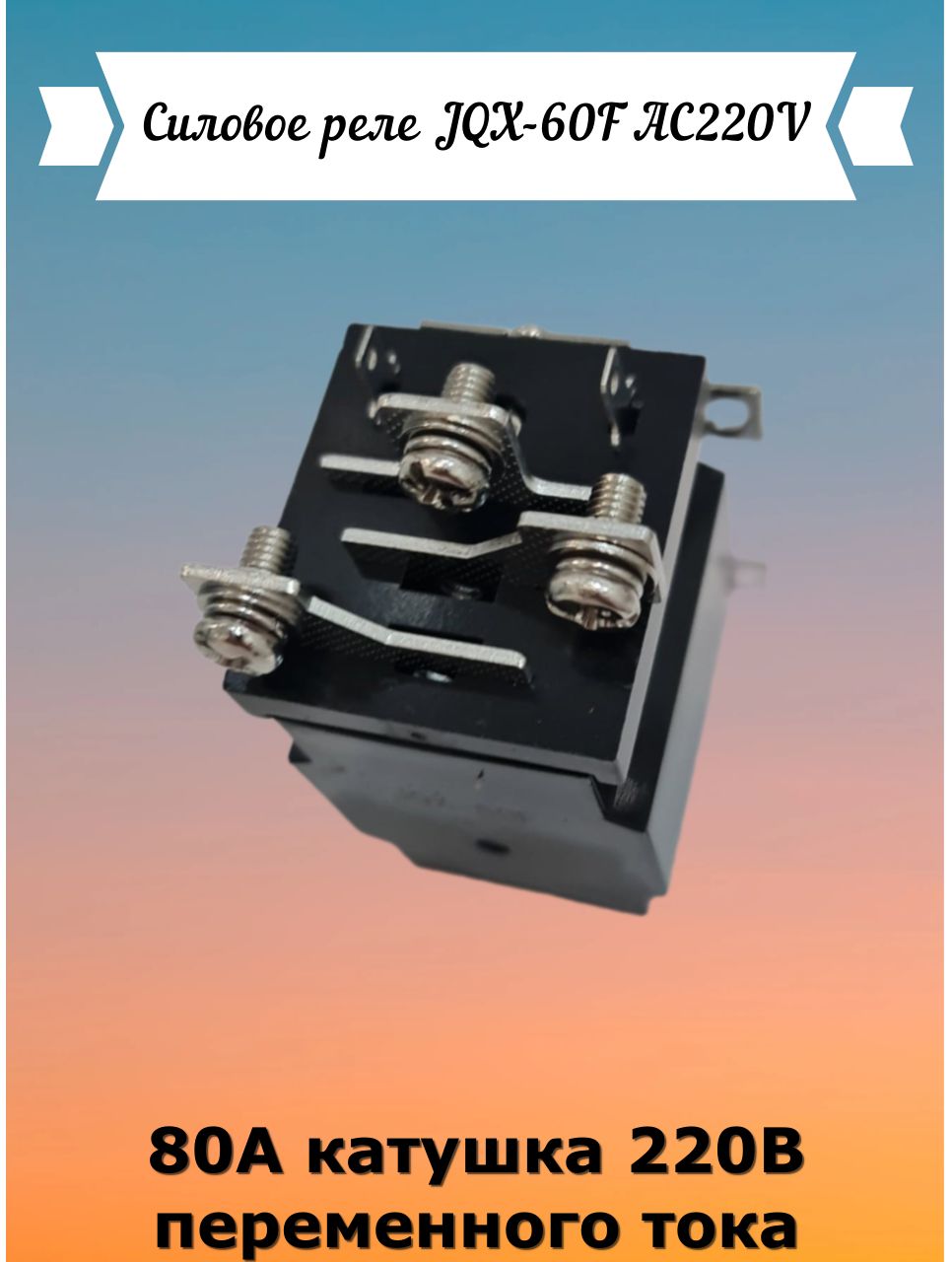

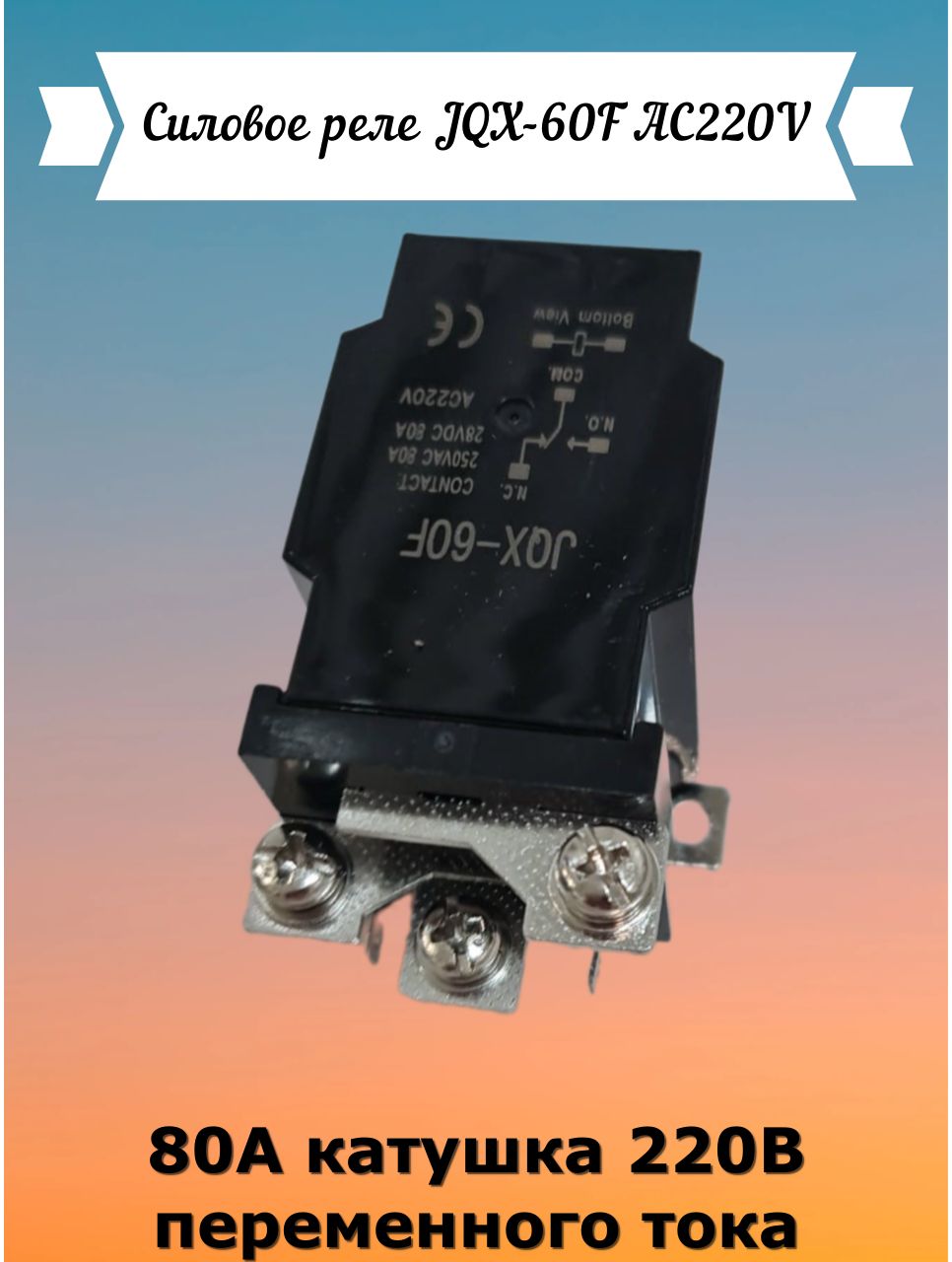

Силовое реле JQX-60F AC220V 80A (LJQX-68F/1Z JQX-80A) контакты 220В

JQX-60F AC220V

JQX-60F AC220V 80A (LJQX-68F/1Z JQX-80A) — силовое промежуточное реле с одним перекидным контактом. Допустимый ток через контакты — до 80 ампер. Напряжение питания управляющей катушки — 220 вольт переменного тока. Максимальное напряжение на коммутируемых контактах 250 В AC (переменного тока) или 28 В DC (постоянного тока)

ВНИМАНИЕ!

Управление катушкой 220 вольт! Реле содержит диодный мост! Он не прозванивается мультиметром!

Характеристики:

напряжение срабатывания (при 25 °C): ≤ 80%;
напряжение отпускания (при 25 °C): ≥ 30%;
контактное сопротивление — ≤ 50 mΩ;
сопротивление изоляции — ≥ 1000 MΩ;
ресурс электрический — 10 000 цикла, механический — 10 млн. циклов;
диэлектрическая прочность между контактами — 1500 v rms, между контактом и катушкой — 2500 v rms;
температура эксплуатации — −40 °С…+60 °C;
вес — 160 г.

Реле очень мощное, сопротивление катушки 23.4 кОм, учитывайте это в расчетах. Для защиты электроцепи управления реле применяются диоды, из-за этого сопротивление катушки на контактных клеммах нельзя проверить.

При создании схем для управления мощной нагрузкой мы рекомендуем размещать это реле как можно ближе к нагрузке. Для управления реле Вы можете использовать релейные модули из ассортимента нашего магазина

Применение: Электромеханическое реле 80 ампер применяются в схемах управления автоматикой для коммутации электрических цепей постоянного и переменного тока. Корпус реле 80А изготовлен из термостойкого пластика, силовые провода подсоединяются на винтовые клеммы с винтами М5. Провода управления катушкой подключаются к ножевым клемам шириной 4,8мм
