Реле, релейные модули, электронные компоненты
Модуль реле 5 вольт 10А 4 канала
Артикул: RelayModule5V-4channel
400.00 ₽
В наличии · 3808 шт
Со склада продавца
- от 1 шт — 385 ₽
- от 5 шт — 350 ₽
- от 10 шт — 320 ₽
Инструкция
1. Подключите питание к клемам DC+ и DC-
2. Подключите управляющий провод в контакт IN (к контроллеру, датчику или кнопке)
3. Выставите переключатель H/L в нужное положение H плата на IN ожидает высокий сигнал, L плата на IN ожидает низкий сигнал.
4. Подключите в COM провод к источнику питания нагрузки, например к фазу или ноль 220 вольт
5. Поключите нагрузку на NO, когда реле включится, COM соединится с NO
6. NC соединен с COM когда реле выключено и разъединяется при включении реле.
2. Подключите управляющий провод в контакт IN (к контроллеру, датчику или кнопке)
3. Выставите переключатель H/L в нужное положение H плата на IN ожидает высокий сигнал, L плата на IN ожидает низкий сигнал.
4. Подключите в COM провод к источнику питания нагрузки, например к фазу или ноль 220 вольт
5. Поключите нагрузку на NO, когда реле включится, COM соединится с NO
6. NC соединен с COM когда реле выключено и разъединяется при включении реле.

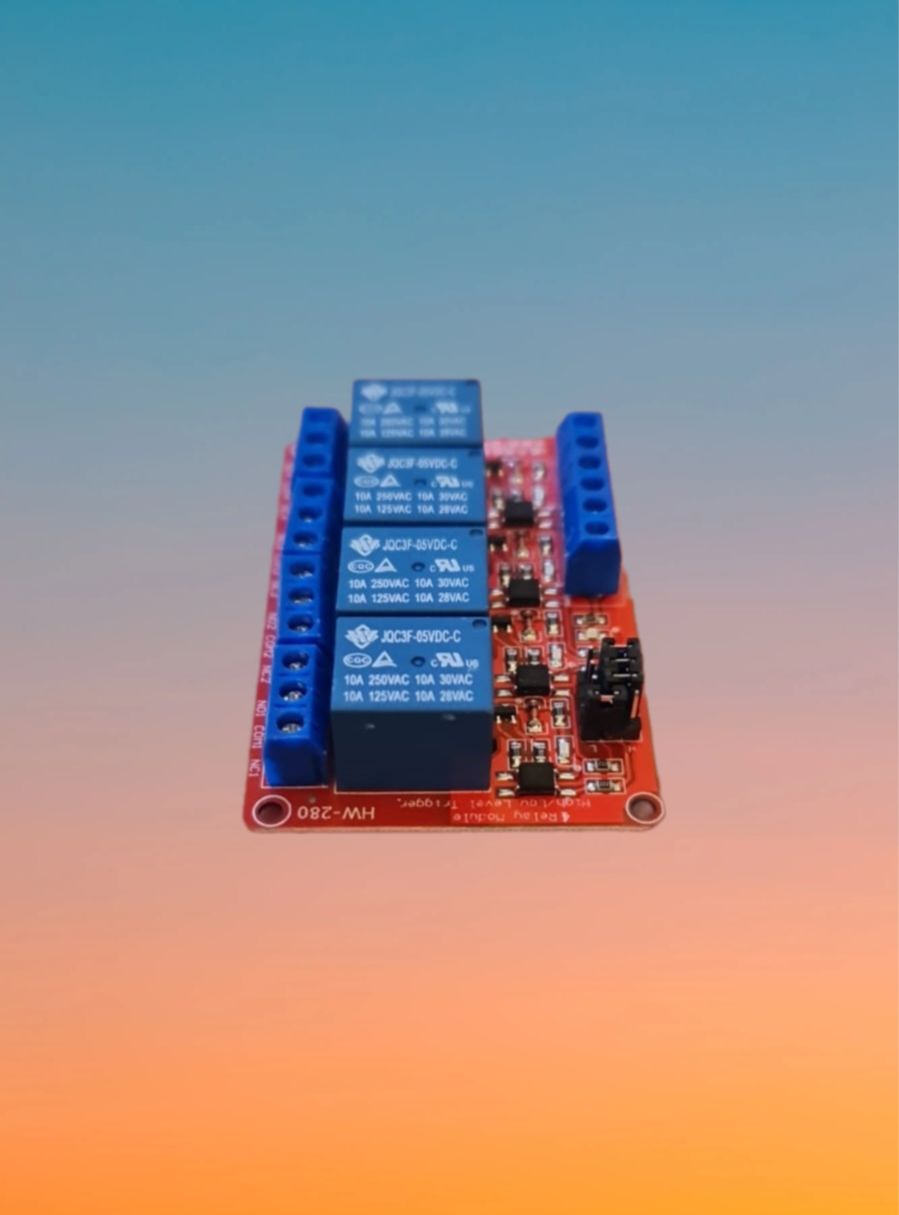

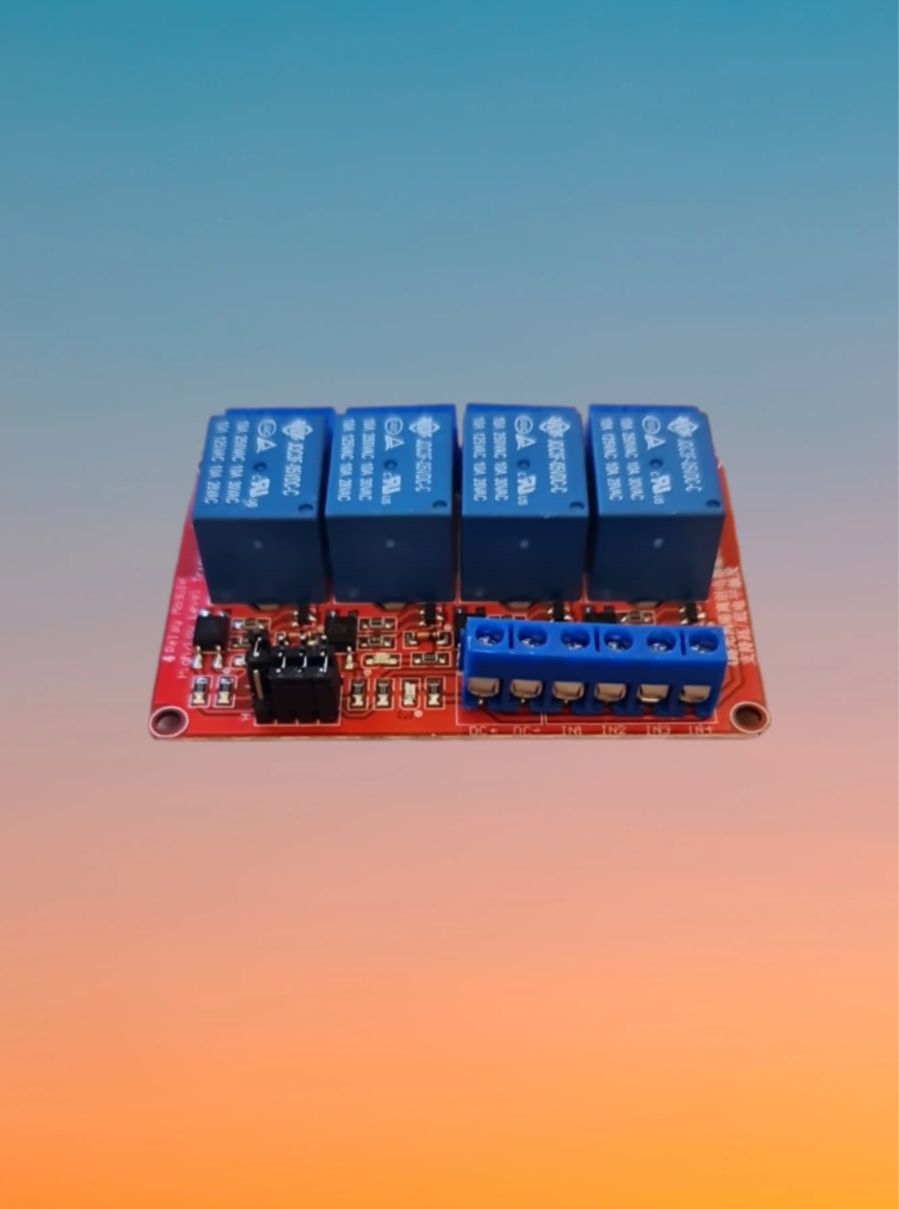

Четырехканальный релейный модуль 5 вольт
Этот четырехканальный релейный модуль станет отличным дополнением для ваших проектов на платформе Ардуино, широкая совместимость с большинством контроллеров ESP32, STM32, Raspberry Pi. Он предназначен для управления нагрузкой до 10А и идеально подходит для переключения устройств с напряжением 220В.
Идеально подходит как для домашней так и для промышленной автоматизации и робототехники.
Один светодиод на плате показывает подключение питания, четыре других включаются при срабатывании реле и служат индикатором состояния, упрощая процесс работы с устройством. Механическое переключение гарантирует надежную работу при длительной эксплуатации. Этот модуль совместим с микроконтроллерами и позволяет легко интегрировать его в ваши схемы, создавая умные системы управления освещением или другими электрическими устройствами.

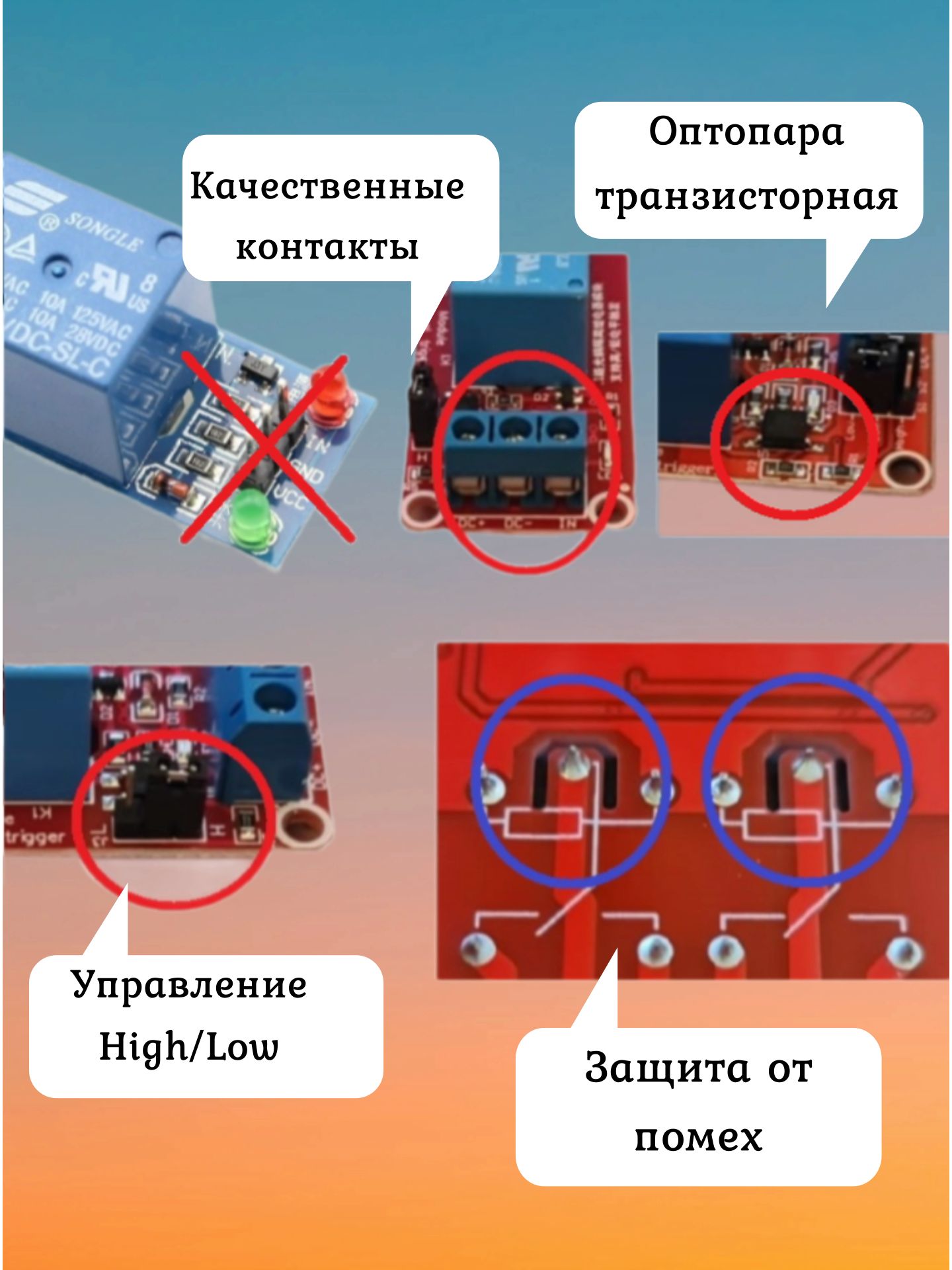

Модуль содержит как диодную защиту так и гальваническую развязку с использованием оптопары с транзисторным выходом, что гарантирует безопасность Вашего микроконтроллера.
На модуле имеется переключатель H/L с помощью которого можно управлять реле как высоким так и низким напряжением, делая возможным управлять реле напрямую от датчиков минуя микроконтроллер. Это достигается благодаря использованию оптрона с двумя светодиодами.

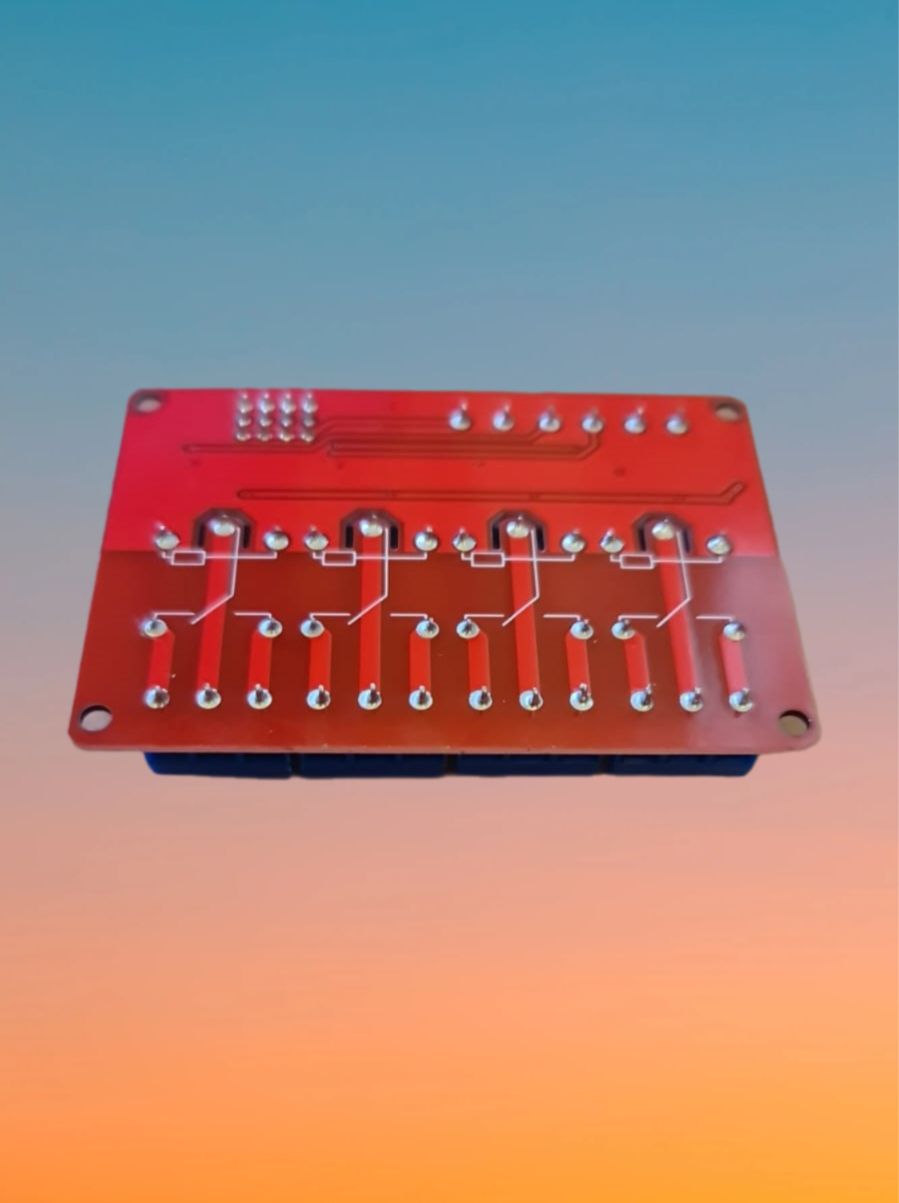

Для снижения уровня помех, плата имеет отфрезерованный паз вокруг разъема COM реле.
В отличие от дешевых аналогов, на модуле используются качественные винтовые клемники.
К этому модулю можно купить корпус:
Корпус для четырехканального релейного модуля
Для подключения большой нагрузки или приборов с высокой индуктивностью (электродвигатели, соленоиды, клапаны и т.п.) мы рекомендуем использовать промежуточные реле повышенной мощности расположенные рядом с нагрузкой. Рекомендуем иметь двукратный запас мощности реле. Приобрести мощные реле можно в нашем магазине.
Например
HH62P на 10 ампер
или
JQX-60F DC12V 60A
JQX-60F AC220V 80A
Модуль поставляется в отличной упаковке, он защищен от электромагнитного воздействия металлизированной упаковкой и от механического воздействия крафт-пакетом с воздушно-пузырьковым слоем.
Этот четырехканальный релейный модуль станет отличным дополнением для ваших проектов на платформе Ардуино, широкая совместимость с большинством контроллеров ESP32, STM32, Raspberry Pi. Он предназначен для управления нагрузкой до 10А и идеально подходит для переключения устройств с напряжением 220В.
Идеально подходит как для домашней так и для промышленной автоматизации и робототехники.
Один светодиод на плате показывает подключение питания, четыре других включаются при срабатывании реле и служат индикатором состояния, упрощая процесс работы с устройством. Механическое переключение гарантирует надежную работу при длительной эксплуатации. Этот модуль совместим с микроконтроллерами и позволяет легко интегрировать его в ваши схемы, создавая умные системы управления освещением или другими электрическими устройствами.
Модуль содержит как диодную защиту так и гальваническую развязку с использованием оптопары с транзисторным выходом, что гарантирует безопасность Вашего микроконтроллера.
На модуле имеется переключатель H/L с помощью которого можно управлять реле как высоким так и низким напряжением, делая возможным управлять реле напрямую от датчиков минуя микроконтроллер. Это достигается благодаря использованию оптрона с двумя светодиодами.
Для снижения уровня помех, плата имеет отфрезерованный паз вокруг разъема COM реле.
В отличие от дешевых аналогов, на модуле используются качественные винтовые клемники.
К этому модулю можно купить корпус:
Корпус для четырехканального релейного модуля
Для подключения большой нагрузки или приборов с высокой индуктивностью (электродвигатели, соленоиды, клапаны и т.п.) мы рекомендуем использовать промежуточные реле повышенной мощности расположенные рядом с нагрузкой. Рекомендуем иметь двукратный запас мощности реле. Приобрести мощные реле можно в нашем магазине.
Например
HH62P на 10 ампер
или
JQX-60F DC12V 60A
JQX-60F AC220V 80A
Модуль поставляется в отличной упаковке, он защищен от электромагнитного воздействия металлизированной упаковкой и от механического воздействия крафт-пакетом с воздушно-пузырьковым слоем.
