Модуль реле 12 вольт 10А 2 канала

Двухканальный релейный модуль 12 вольт

Этот двухканальный релейный модуль станет отличным дополнением для ваших проектов на платформе Ардуино, широкая совместимость с большинством контроллеров ESP32, STM32, Raspberry Pi. Он предназначен для управления нагрузкой до 10А и идеально подходит для переключения устройств с напряжением 220В.

Идеально подходит как для домашней так и для промышленной автоматизации и робототехники.

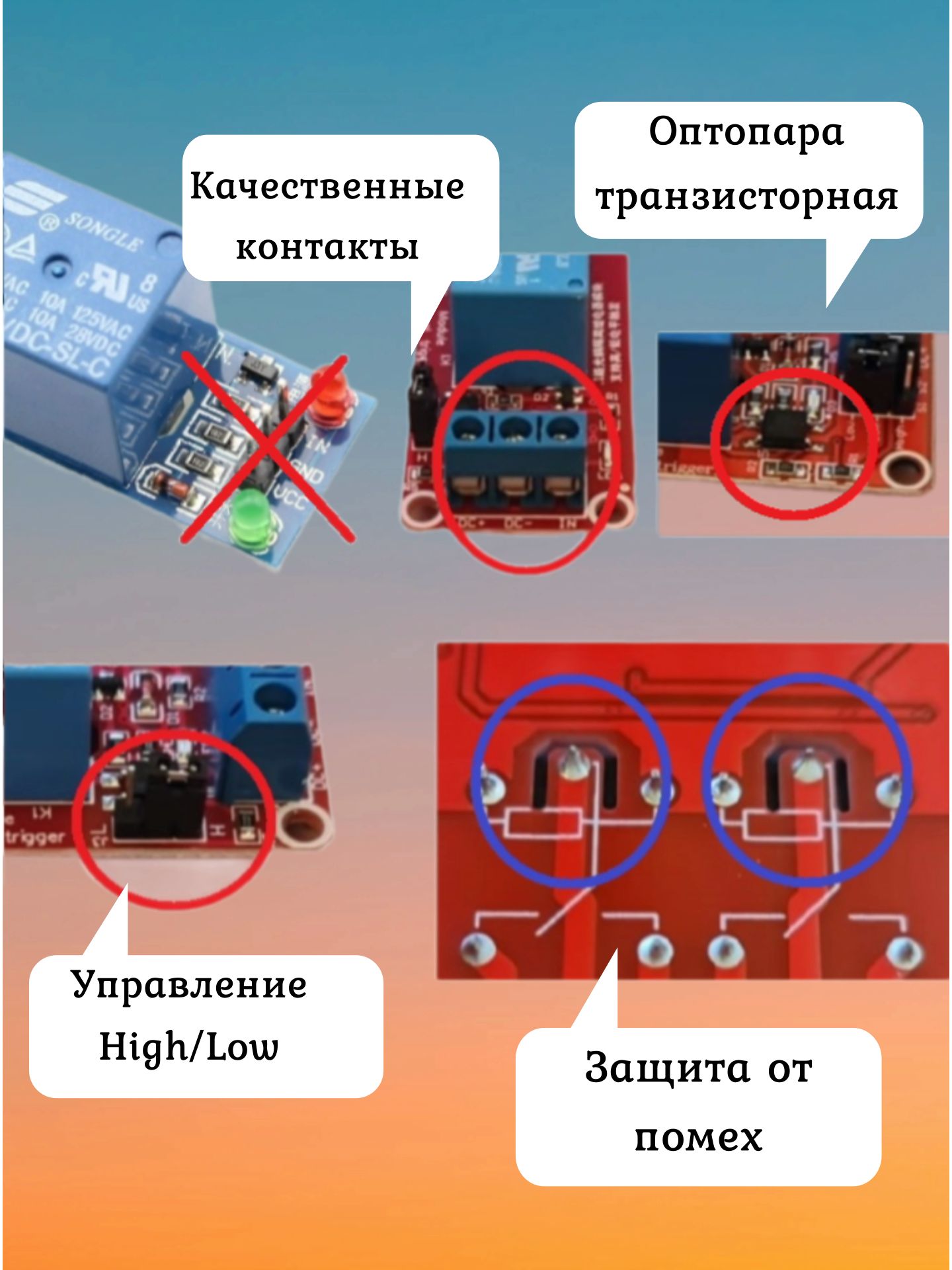

Один светодиод на плате показывает подключение питания, два других включаются при срабатывании реле и служат индикатором состояния, упрощая процесс работы с устройством. Механическое переключение гарантирует надежную работу при длительной эксплуатации. Этот модуль совместим с микроконтроллерами и позволяет легко интегрировать его в ваши схемы, создавая умные системы управления освещением или другими электрическими устройствами.

Модуль содержит как диодную защиту так и гальваническую развязку с использованием оптопары с транзисторным выходом, что гарантирует безопасность Вашего микроконтроллера.

На модуле имеется переключатель H/L с помощью которого можно управлять реле как высоким так и низким напряжением, делая возможным управлять реле напрямую от датчиков минуя микроконтроллер. Это достигается благодаря использованию оптрона с двумя светодиодами.

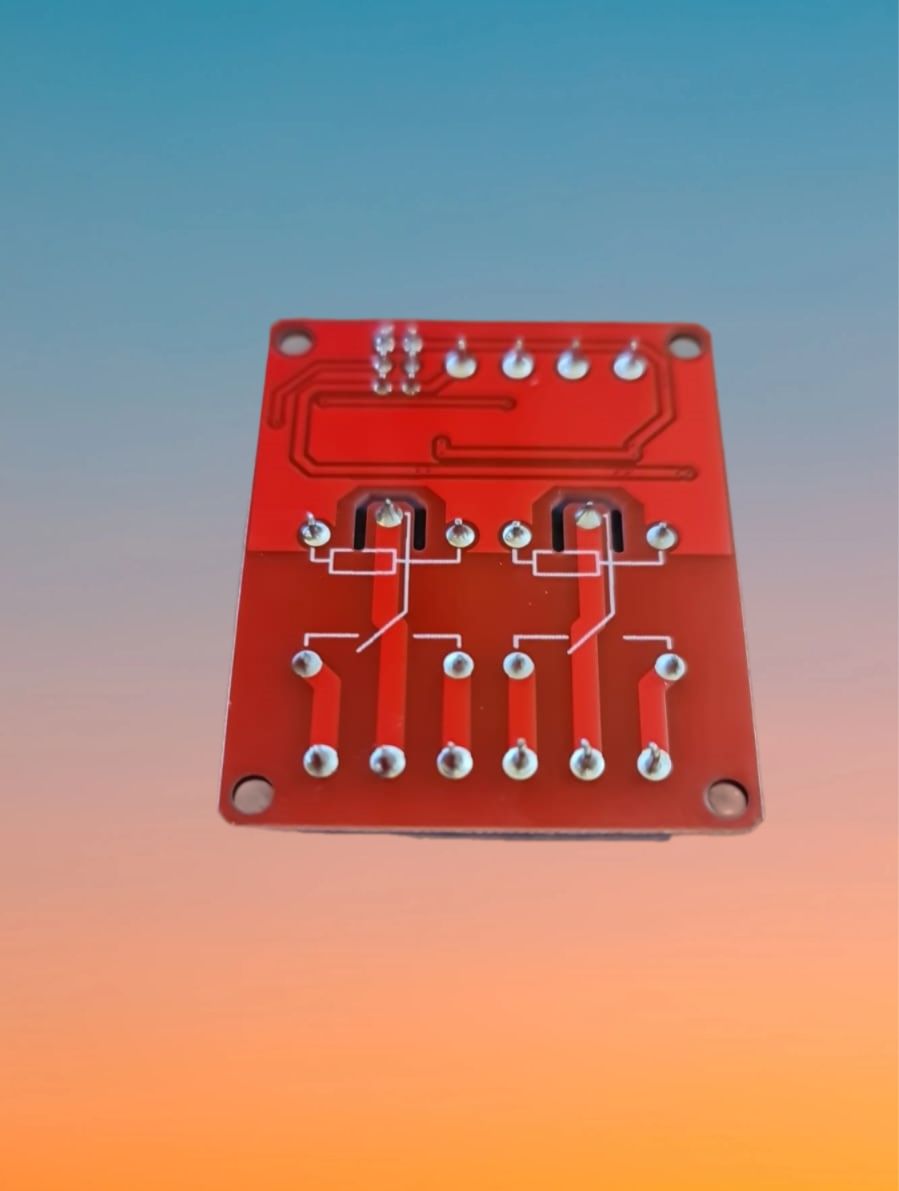

Для снижения уровня помех, плата имеет отфрезерованный паз вокруг разъема COM реле.

В отличие от дешевых аналогов, на модуле используются качественные винтовые клемники.

К этому модулю Вы можете купить корпус:

Черный корпус для двухканального релейного модуля

Для подключения большой нагрузки или приборов с высокой индуктивностью (электродвигатели, соленоиды, клапаны и т.п.) мы рекомендуем использовать промежуточные реле повышенной мощности расположенные рядом с нагрузкой. Рекомендуем иметь двукратный запас мощности реле. Приобрести мощные реле можно в нашем

магазине

. Например

HH62P на 10 ампер

или

JQX-60F DC12V 60A

JQX-60F AC220V 80A

Модуль поставляется в отличной упаковке, он защищен от электромагнитного воздействия металлизированной упаковкой и от механического воздействия картонной коробкой из трехслойного гофрокартона.

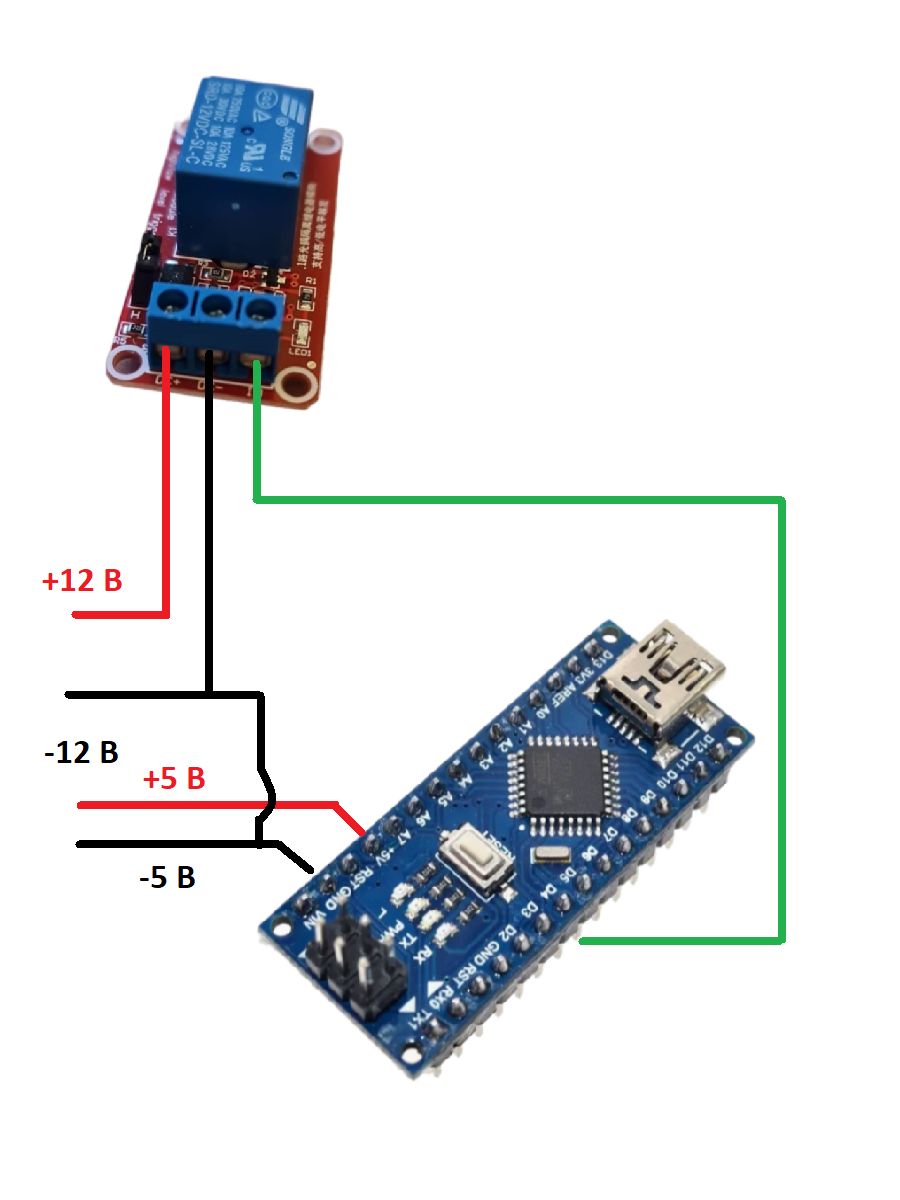

Схема подключение релейного модуля к контроллеру с разным напряжением питания

Популярные микроконтроллеры Arduino, ESP32, STM32, Raspberry Pi могут быть подключены к источнику питания 3.3 или 5 вольт, в этом случае соедините минусовой провод источника питания микроконтроллера и источника питания реле.
