модуль АЦП ads1115

АЦП 16bit + PGA ADS1115

Модуль АЦП ADS1115 – высокая точность аналого-цифрового преобразования

Поставляется как модуль и гребенка контактов для пайки. При необходимости можем припаять гребенку и проверить модуль. Стоимость работ 150 руб. за штуку. Пишите в Мах при оформлении заказа.

Элегантный и компактный модуль ADS1115 обеспечивает быстрое и точное преобразование аналоговых сигналов в цифровую форму благодаря современной микросхеме. Поддерживает работу с входными напряжениями до 5 В, а также функционирует в экстремальных температурах от минусовой до температуры +60 °C, гарантируя надежность даже в сложных условиях эксплуатации.

Устройство легко интегрируется в любые проекты благодаря наличию готовых штырей с шагом 2,54 мм и минимальному весу конструкции. В комплекте предусмотрена прочная металлизированная упаковка, обеспечивающая дополнительную защиту во время транспортировки, а также короб из гофрокартона защищающий от механических повреждений.

Широко используется в системах автоматизации, датчиковых решениях и других задачах, где требуется высокая чувствительность и стабильность сигнала.Модуль АЦП ADS1115 – это высокоточный 16-битный аналого-цифровой преобразователь, предоставляющий возможность измерения аналоговых сигналов с высокой точностью. Модуль ADS1115 разработанный на базе одноименного чипа (разработчик Texas Instruments), маломощного, 16-разрядного, совместимый с I2C шиной. Оснащен программируемым усилителем и цифровым компаратором. Выполняет преобразования со скоростью передачи данных от 8 до 860 выборок в секунду (SPS - сэмплов в секунду). Диапазоны входных сигналов от ± 256 мВ до ± 6.144 В. Питание модуля толерантно к 3,3 В или 5 В.

Входы: 4 аналоговых входа с возможностью однополюсного или дифференциального измерения.
Встроенный программируемый усилитель с коэффициентами усиления 1, 2, 4, 8.
Интерфейсы связи: I2C.
Встроенный режим сравнения для создания прерываний при определенных условиях сигнала.
Преимущества модуля ADS1115 включают высокую точность измерений, малое потребление энергии, удобный интерфейс связи и возможность использования различных коэффициентов усиления.

Характеристики:

Габариты: 17 мм x 27 мм x 1,2 мм.
Напряжение питания: 2,0 В-5,5 В.
Низкое потребление тока: 150 мкА.

16-ти разрядный АЦП.
4 выхода для измерения аналогового сигнала.

Интерфейс I2C.
Программируемый компаратор.

Входной мультиплексор (MUX), который позволяет выполнять два дифференциальных или четыре односторонних входных измерения.

Диапазон рабочих температур: от -40 ° C до + 125 ° C.

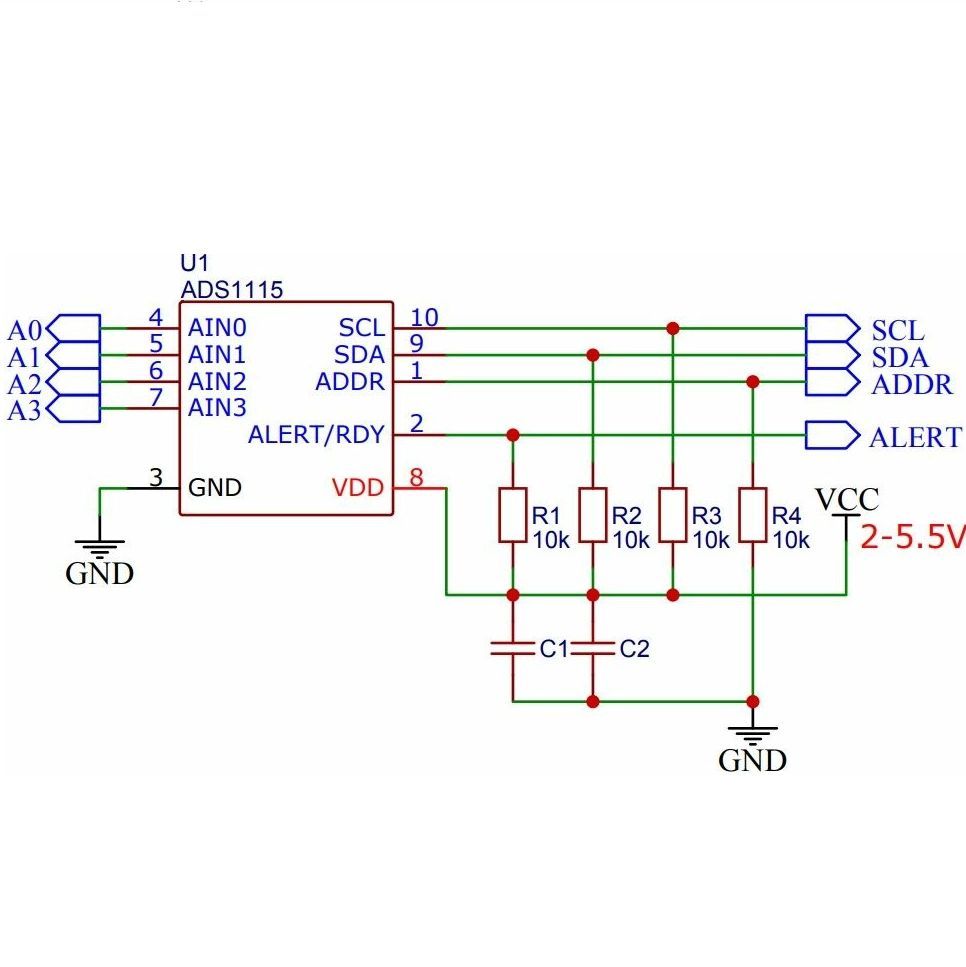

Подключение одного датчика к контроллеру:

Напряжение на входах A0...A3 не должно превышать напряжение на выходе VDD больше, чем на 0,3 В, иначе можно сжечь плату.

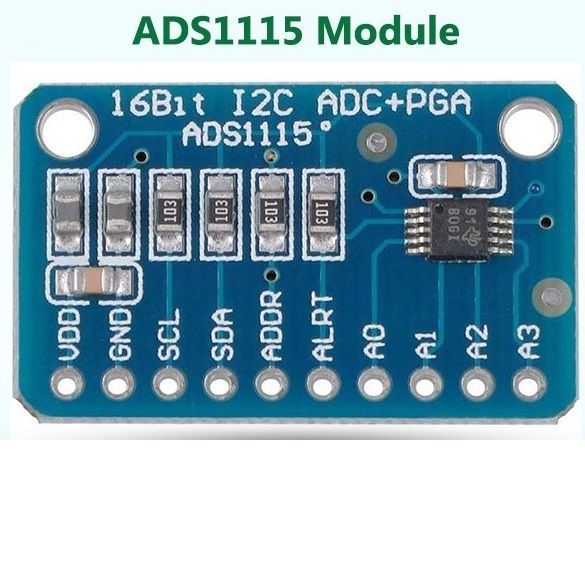

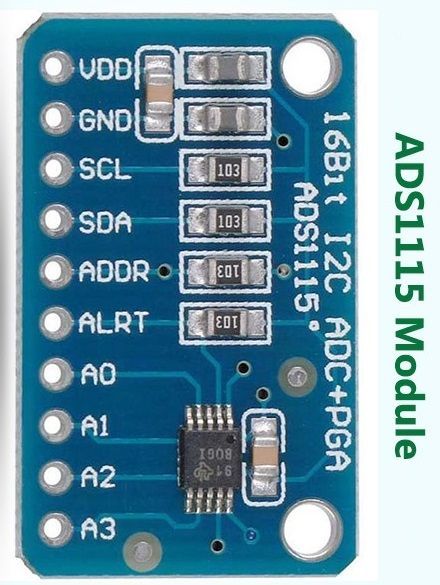

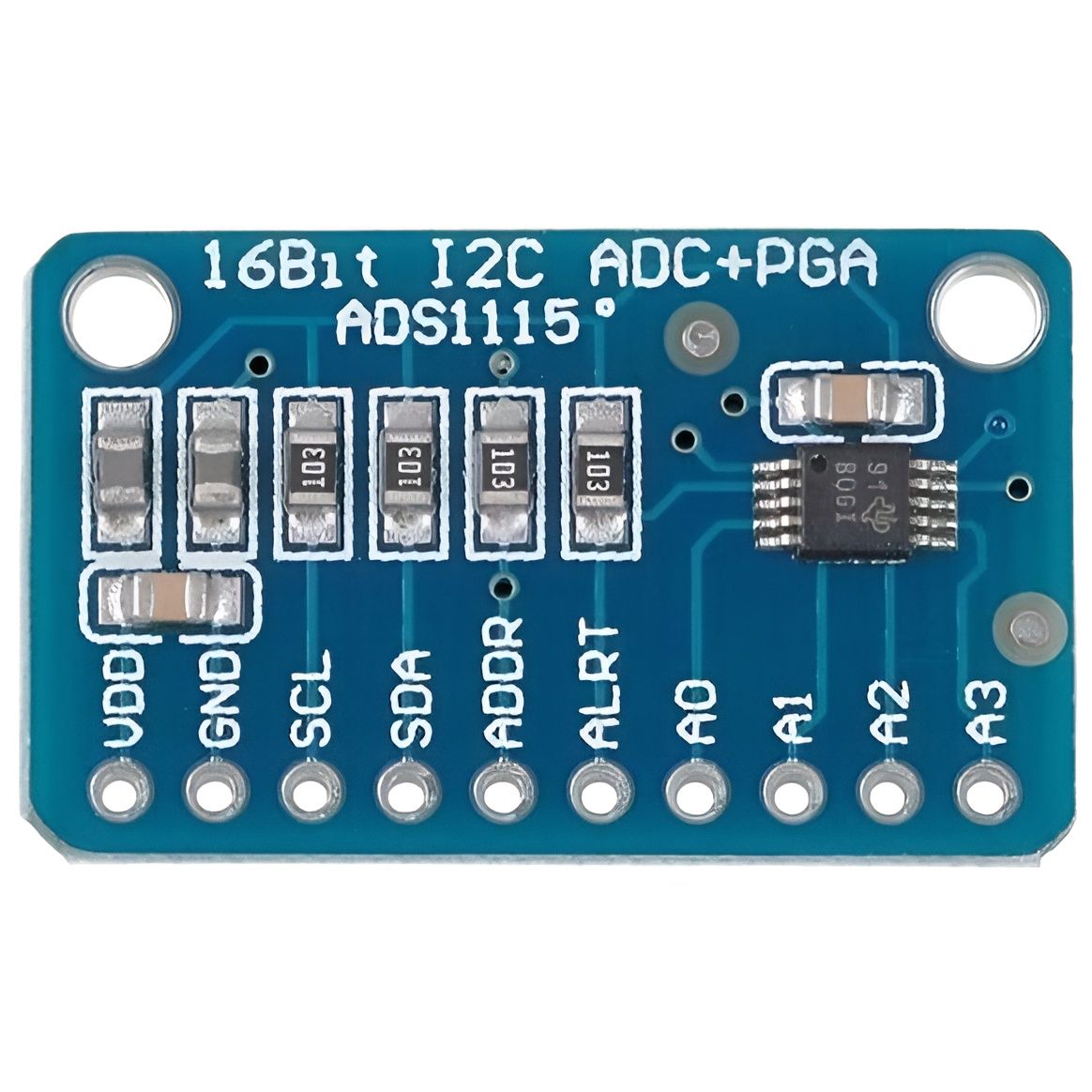

Выводы SDA и SCL модуля подключаются к аппаратной шине I2C контроллера.
Выводы GND, VDD являются выводами питания (вывод VDD - питание модуля +3,3 в или +5 В)
Выводы A0...A3 являются аналоговыми выводами для измерения аналогового сигнала, поступающего с внешних устройств.

Вывод ADDR используется для выбора адреса шины I2C.

Вывод ALRT предназначен для подключения компаратора или сигнализирует о готовности преобразования.

Подключение нескольких датчиков к контроллеру с разным адресами I2C:

Существует возможность подключения до 4 датчиков одновременно. Для этого вывод ADDR подключается к разным выводам в зависимости от адреса:

Адрес 0х48 - вывод ADDR подключается к линии GND.
Адрес 0х49 - вывод ADDR подключается к линии 5V.
Адрес 0х4A - вывод ADDR подключается к линии SDA.
Адрес 0х4B - вывод ADDR подключается к линии SCL.

Питание

Напряжение питания модуля от 2,0 до 5,5 В (по стандарту используется 3,3 В или 5 В) постоянного тока, подаётся на выводы «VDD» модуля. Не превышайте диапазон напряжения на аналоговых выводах соответствующий заданной функции, больше чем на 0,3 В!

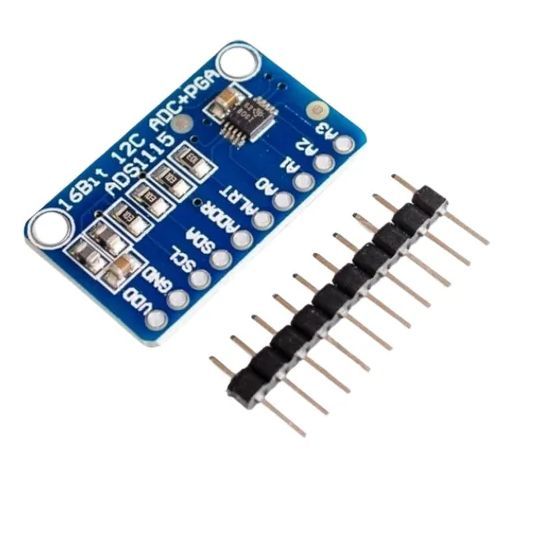

Поставляется в виде платы и штырей, требующих пайки.

Наш магазин торгует только легальными белыми поставками. Все документы можем по запросу предоставить. Это точно 16 битный плата, много раз проверенная, 12 бит она может показывать при сильных шумах. Если есть сомнения заказывайте пайку гребенки и проверку платы у нас.
